Thiết kế hệ thống âm thanh 10 vùng loa

hệ thống âm thanh 10 vùng

Thiết kế hệ thống âm thanh 10 vùng cho một nhà xưởng cần những gì? Một cơ quan có nhiều phòng bạn, nhiều khu vực sản xuất, thì việc chia vùng âm thanh thông báo là quan trọng.

Điển hình như nhà xưởng may mặc bao gồm các khu vực như sau: Khu vực sản xuất, khu vực đóng gói, khu vực ủi, tổ cắt, kho thành phẩm, kho nguyên liệu, khu vực văn phòng, nhà ăn, nhà xe… Mỗi khu vực đều có những thông tin khác nhau. Để đáp ứng thông báo riêng biệt thì phải có hệ thống âm thanh chia vùng.

Hữu Thiên Audio là đơn vị phân phối thiết bị âm thanh thông báo. Chuyên cung cấp các giải pháp âm thanh nhà xưởng cho các cơ quan xí nghiệp. Xin gửi đến quý khách hàng mẫu cấu hình thiết kế hệ thống âm thanh chia 10 vùng loa.

Các thiết bị chính trong gói kế hệ thống âm thanh chia 10 vùng loa

1/ Loa hộp treo tường 30W TOA BS-1030B

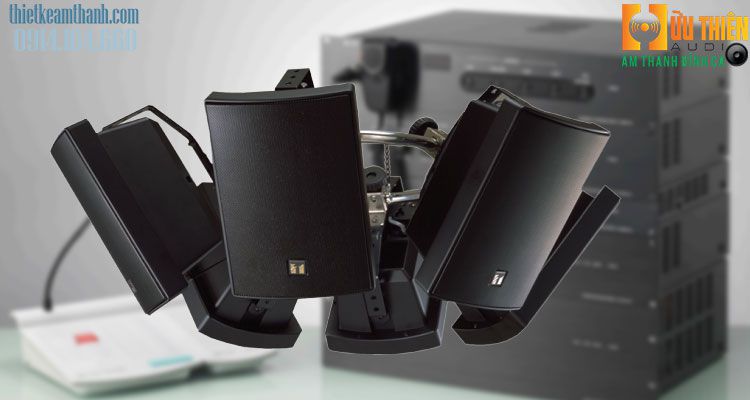

Loa hộp BS-1030B

I. Đặc điểm nổi bật của loa hộp treo tường 30W TOA BS-1030B

Những sản phẩm âm thanh TOA hiện nay luôn được người tiêu dùng yêu thích, những sản phẩm loa hộp hay còn gọi là loa treo tường được sử dụng rộng rãi ở các trường học, những hội trường lớn nhằm cung cấp đủ âm thanh cho người nghe trong một không gian rộng.

Chiếc loa hộp treo tường TOA BS-1030B được lắp ráp và sản xuất tại Indonesia với những bộ linh kiện đã được kiểm tra nghiêm ngặt để tạo nên một sản phẩm tốt khi đến tay người tiêu dùng. Loa thường được lắp tại khu vực sản xuất trong thiết kế hệ thống âm thanh 10 vùng.

Loa hộp treo tường TOA BS-1030B là loại loa hộp công suất 30W, màu đen, có kích thước nhỏ gọn, phản xạ âm bass theo 2 chiều với dải tần số rộng thích hợp cho thông báo và phát nhạc nền. Loa có thể sử dụng được cả hai loại trở kháng cao và trở kháng thấp.

Đây là loại loa chống thấm nước cho phép nó có thể được lắp đặt ở khu vực ngoài trời có mái che, nới mà loa không bị tiếp xúc trực tiếp với nước mưa.

II. Thông số kỹ thuật của loa hộp treo tường 30W TOA BS-1030B:

 Loại vỏ loa Phản xạ âm bass theo 2 chiều
 Công suất 30 W
 Trở kháng 8 Ω
 100 V line: 330 Ω (30 W), 500 Ω (20 W), 670 Ω (15 W), 1 kΩ (10 W), 2 kΩ (5 W)
 70 V line: 170 Ω (30 W), 250 Ω (20 W), 330 Ω (15 W), 500 Ω (10 W), 1 kΩ (5 W)
 Cường độ âm 90 dB (1 W, 1 m)
 Đáp tuyến tần số 80 Hz – 20 kHz
 Thành phần loa Loa hình nón + vòm đường kính 12 cm
 Dây loa Dây 2 sợi với đường kính 6 mm
  Nhiệt độ hoạt động -10 ℃ tới +50 ℃
 Tiêu chuẩn chống bụi/nước IPX4 (có thể lắp đặt theo chiều ngang hoặc chiều đứng*)
 Vật liệu Vỏ: nhựa ABS, màu đen
 Lưới: lưới mạ sơn tĩnh điện, màu đen
 Kích thước 196 (R) × 290 (C) × 150 (S) mm
 Khối lượng 2.5 kg (cho thiết bị)
 Phụ kiện đi kèm Khung gắn x 1, ốc vít khung x 2, đai ốc x 2
 Phụ kiện tùy chọn Khung gắn: WCB-13B, SP-410
 Chân đế loa: ST-16A

2/ Loa hộp BS-678 trong thiết kế hệ thống âm thanh 10 vùng

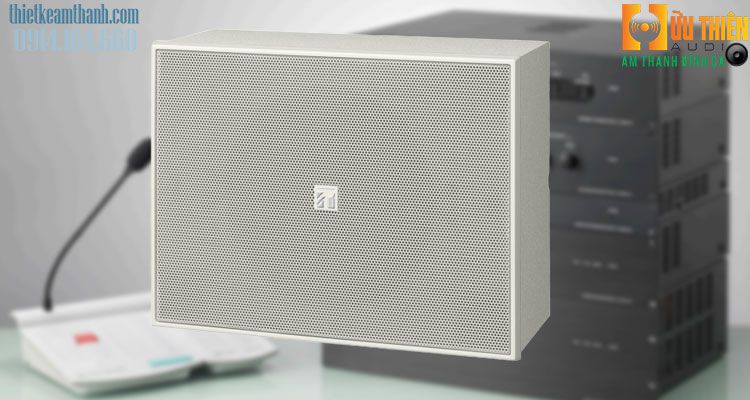

Loa hộp BS-678

I. Đặc điểm nổi bật của loa hộp treo tường 6W TOA BS-678:

Loa hộp treo tường 6W TOA BS-678 cũng là một trong những dòng sản phẩm đang được người dùng ưa chuộng trong những năm vừa qua, TOA BS-678 được sản xuất tại nhà máy ở Indonesia với các bộ linh kiện tốt quá trình sản xuất nghiêm ngặt.

Loa treo tường TOA BS-678 có vỏ được làm từ gỗ, có thể được lắp đặt theo chiều ngang hoặc chiều dọc. Tích hợp bên trong loa hình nón hai lõi với công suất lên tới 6 W, cung cấp âm thanh chất lượng cao. Sử dụng lý tưởng cho phát thông báo và phát nhạc nền. Loa hộp thường được gắn tại khu văn phòng trong gói thiết kế hệ thống âm thanh 10 vùng

II. Thông số kỹ thuật của loa hộp treo tường 6W TOA BS-678:

 Công suất 6 W (100 V line), 3 W (70 V line)
 Trở kháng 100 V line: 1.7 kΩ (6 W), 3.3 kΩ (3 W), 6.7 kΩ (1.5 W), 13 kΩ (0.8 W)
 70 V line: 1.7 kΩ (3 W), 3.3 kΩ (1.5 W), 6.7 kΩ (0.8 W), 13 kΩ (0.4 W)
 Cường độ âm 94 dB (1 W, 1 m) (500 Hz – 5 kHz, pink noise)
 Đáp tuyến tần số 150 Hz – 20 kHz (peak -20 dB)
 Thành phần loa Loa hình nón hai lõi, đường kính 16 cm
 Loại cáp tương thích 600 V cáp cách điện vinyl ( dây IV hoặc dây HIV)
 Đường kính lõi: φ0.8 – φ1.6 mm (tương đương với AWG 20 – 14)
 Dây 7-lõi xoắn: 0.75 – 1.25 m㎡ (tương đương AWG 18 – 16)
 Cổng kết nối Kiểu phím ấn (có cầu đấu)
 Vật liệu Màng ngăn: nhựa HIPS, màu trắng đục (RAL 9010 hoặc tương đương)
 Hộp loa: Ván dăm với tấm pvc, màu trắng đục (RAL 9010 hoặc tương đương)
 Lưới: thép mạ, màu trắng đục (RAL 9010 hoặc tương đương)
 Kích thước 250 (R) x 190 (C) x 110 (S) mm
 Khối lượng 1.7 kg
 Phụ kiện Ốc vít gắn tường 4 × 35 x 2

3/ Loa phóng thanh SC-630M gắn khu vực vòng ngoài nhà xưởng, khu nhà xe

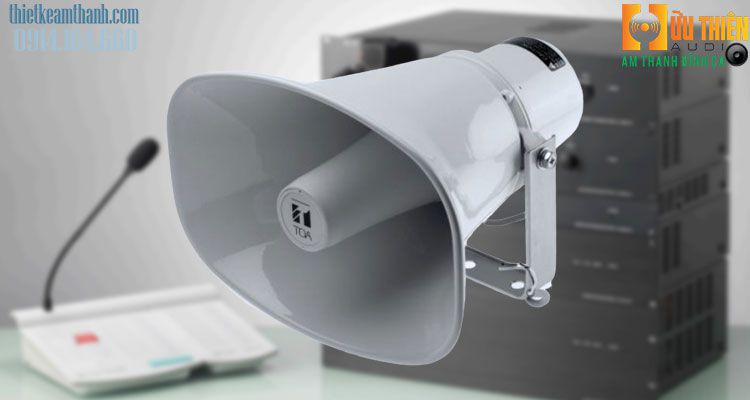

Loa phóng thanh TOA

Đặc điểm nổi bật của  Loa Nén Trở Kháng Cao 30W TOA SC-630M:

Loa phóng thanh SC-630M là một loa nhỏ gọn, dễ hiểu, phù hợp với các ứng dụng thông báo địa chỉ công cộng. Thành phần loa ngoài của nó hoàn thiện với lớp phủ bột, và khung bằng thép không gỉ và ốc vít đảm bảo khả năng chịu thời tiết của thiết bị. Loa phóng được gắn tại khu vực nhà xe trong thiết kế hệ thống âm thanh 10 vùng.

  • Loa Nén Trở Kháng Cao 30W TOA SC-630M  phản xạ vành chữ nhật TOA SC-630M có đồng thời hai loa, loại có trở kháng thấp(8 Ω) và loại có trở kháng cao (70V/100V)
  • Bề ngoài loa (đinh ốc, bu lông, đai ốc) được làm bằng thép trong và được phủ một lớp bột để chống lại các tác động của thời tiết và chống ăn mòn
  • Vành loa làm băng nhôm chống rung
  • Phần lựa chọn đầu vào của loa có trở kháng cao được bố trí thuận lợi cho sử dụng
  • Được sơn bằng màu trắng nhạt giúp loa phù hợp với môi trường xung quanh
  • Phù hợp với tiêu chuẩn chống bụi, nước IP-65

4/ VM-2240 Tăng âm chia 5 vùng trong thiết kế hệ thống âm thanh 10 vùng

Tăng âm VM-2240

Tăng âm TOA VM-2240 ⭐ là một sự lựa chọn hoàn toàn đáng tin cậy và hiệu quả cho lĩnh vực truyền tải thông tin với nhiều ứng dụng khác nhau ⚡ bao gồm các tòa nhà, văn phòng bệnh viện, nhà xưởng, …

Mục đích hệ thống nhắm đến các đơn vị lắp đặt tầm trung với 3 đường micro vào và 2 đường BGM và sử dụng được với các micro không dây điều khiển từ xa cũng như micro thông báo để bàn.

Khi có trường hợp khẩn cấp các tín hiệu âm thanh được điều khiển tới 1 trong năm vùng độc lập và nó cũng có thể tự động phát tín hiệu thông báo tới tất cả các vùng. Hỗ trợ tối đa cho người quản lý hệ thống sử dụng và thực thi đơn giản hiệu quả.

Hệ thống âm thanh thông báo được thiết kế giúp cho việc phát triển mở rộng thuận tiện và nhanh chóng. Nếu bạn cần nhiều hơn 5 khu vực cần thông báo bạn có thể mở rộng thêm bằng cách thêm thiết bị VM-2240.

Trên là sơ bộ về gói thiết kế hệ thống âm thanh chia 10 vùng loa cho một nhà xưởng may mặc. Để tư vấn chi tiết thêm, quý khách vui lòng liên hệ trực tiếp với chúng tôi.
